爬架電動葫蘆是近幾年新研發流行的一種電動葫蘆類型,因其輕巧方便,正在逐步替代部分鋼絲繩電動葫蘆。它結合了手拉葫蘆和電動葫蘆各自的優點,在大型油罐的吊運、升降腳手架的升降中發揮著不可代替的作用。

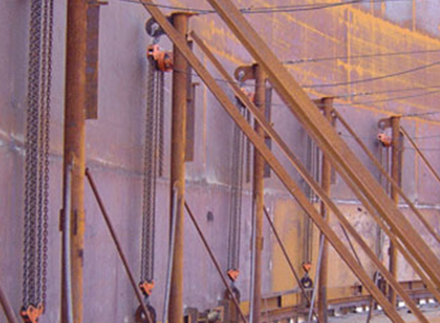

爬架電動葫蘆又名“群吊電動葫蘆”采用盤式制動電機進行驅動,是吊運油罐、儲罐的必備吊裝設備,在吊裝時,電動葫蘆需要安裝在立柱上,立柱的數量也就決定了電動葫蘆的數量,那么這個數量是怎么規定的呢?
我們根據施工圖可以知道罐體的總重量和其他部件的重量計算出來,以吊裝載荷進行計算,就可以對提升柱的數量進行計算,計算公式是:立柱數量計算公式,N=(罐總重量-罐底板重量-最下層罐壁板重量 + 罐頂平臺及附件重量 + 脹圈重量)× 動載風載系數 × 安全系數/倒鏈額載。動載風載系數取值為 1.25,環鏈電動葫蘆選用 10t級,脹圈重約 3000kg。
N = ( 9 1 8 4 9 - 2 1 0 2 3 - 1 3 0 6 8 + 3 0 0 0 ) × 1 . 2 5 ×1.7/10000=12.9考慮到拱頂罐罐頂施工,罐頂板采用瓜皮板形式搭接成型,往往是偶數,單臺 3000m3 污水罐設置提升柱14根,配套環鏈電動葫蘆14臺,這也增加了安全系數。
